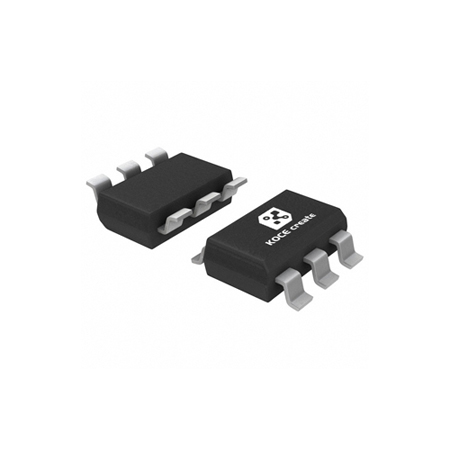

30VOUT,2A,XZ5100,升壓LED恒流驅動芯片
封裝：SOT23-6
輸入電壓：2.8V-26V
輸出電壓：30V
電流限值：2A
占空比：90%
靜態電流：0.2mA
開關頻率：1.0MHz
業務聯系請掃碼：
概述
這是一款DC到DC升壓轉換器，可提供精確的恒定電流，用于驅動高亮度 LED 背光。固定開關頻率為 1MHz， 可以使用小數值的外部陶瓷電容器和電感器。還可以使用小型的外部組件來節省電路板空間。通過外部電阻可以設置LED的驅動電流。芯片內置過壓保護電路。
特點
●輸入電壓范圍：2.8V-26V
●開關限流：2A
●驅動3S9P或3S12P的白燈
●輸出電壓：30V
●LED開路，短路保護
●通過EN腳可以支持100Hz-200KHz調光頻率
●封裝：SOT23-6
應用
●WLED背光驅動
●OLED背光驅動
●PDA
●MID/PTV
以下參數僅供參考，請具體查詢對應規格書，索取資料請聯系我們銷售人員，我們將熱情為您服務！
封裝：SOT23-6
輸入電壓：2.8V-26V
輸出電壓：30V
電流限值：2A
占空比：90%
靜態電流：0.2mA
開關頻率：1.0MHz
