升壓型LED驅動
0.8VIN,外置MOS,XZ5120,升壓LED驅動芯片

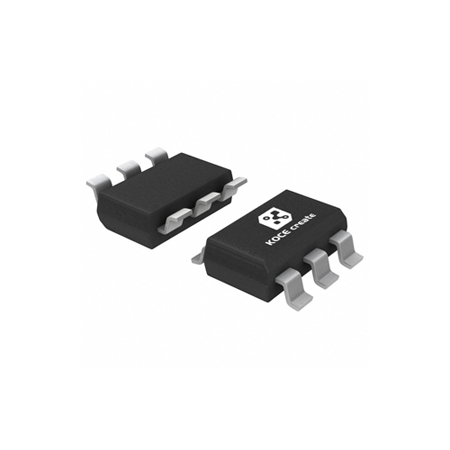

封裝：SOT23-6
輸入電壓：0.8V-5.5V
輸出功率：單顆LED 0.3-7W 或多個WLED串聯
轉換效率：90%
靜態電流：1.9mA
開關頻率：0.75MHz
業務聯系請掃碼：
概述
這是一款異步升壓驅動LED的DC-DC轉換器，輸入電壓范圍寬：0.8-5.5V，可以設置可調恒定電流或者限定電流兩種模式。適用于單節或者雙節干電池驅動單顆大功率LED，或者是單節鋰電驅動2顆，3顆多顆WLED串聯。LED電流由外部電阻器Rf設置。同時可以通過外部電阻Rs，設置不同限流值。
特點
●輸入電壓范圍：0.8V-5.5V
●MOS管外置，可驅動大功率負載
●可驅動單顆大功率LED或多顆串聯的LED白燈
●恒流精度：5%，限流精度：6%
●VDD過壓保護，過溫保護
●通過EN腳可以支持100Hz-200KHz調光頻率
●封裝：SOT23-6
應用
●WLED手電筒
●背光驅動
●恒流恒壓源
以下參數僅供參考，請具體查詢對應規格書，索取資料請聯系我們銷售人員，我們將熱情為您服務！
封裝：SOT23-6
輸入電壓：0.8V-5.5V
輸出功率：單顆LED 0.3-7W 或多個WLED串聯
轉換效率：90%
靜態電流：1.9mA
開關頻率：0.75MHz
